氣動卡套球閥工作原理
氣動卡套球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;靠介質壓力將球體壓緊在出口端閥座上,其使用壓力和通徑受到一定限制.采用90°傳動,故開關方便迅速,可以實行快速啟閉。
1、通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。
2、氣動卡套球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.
3、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.
4、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.
5、氣動卡套球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力最小。
6、氣動卡套球閥廣泛應用于水處理設備、化工設備、石化設備、石油設備、造紙設備、采礦設備等等，進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。

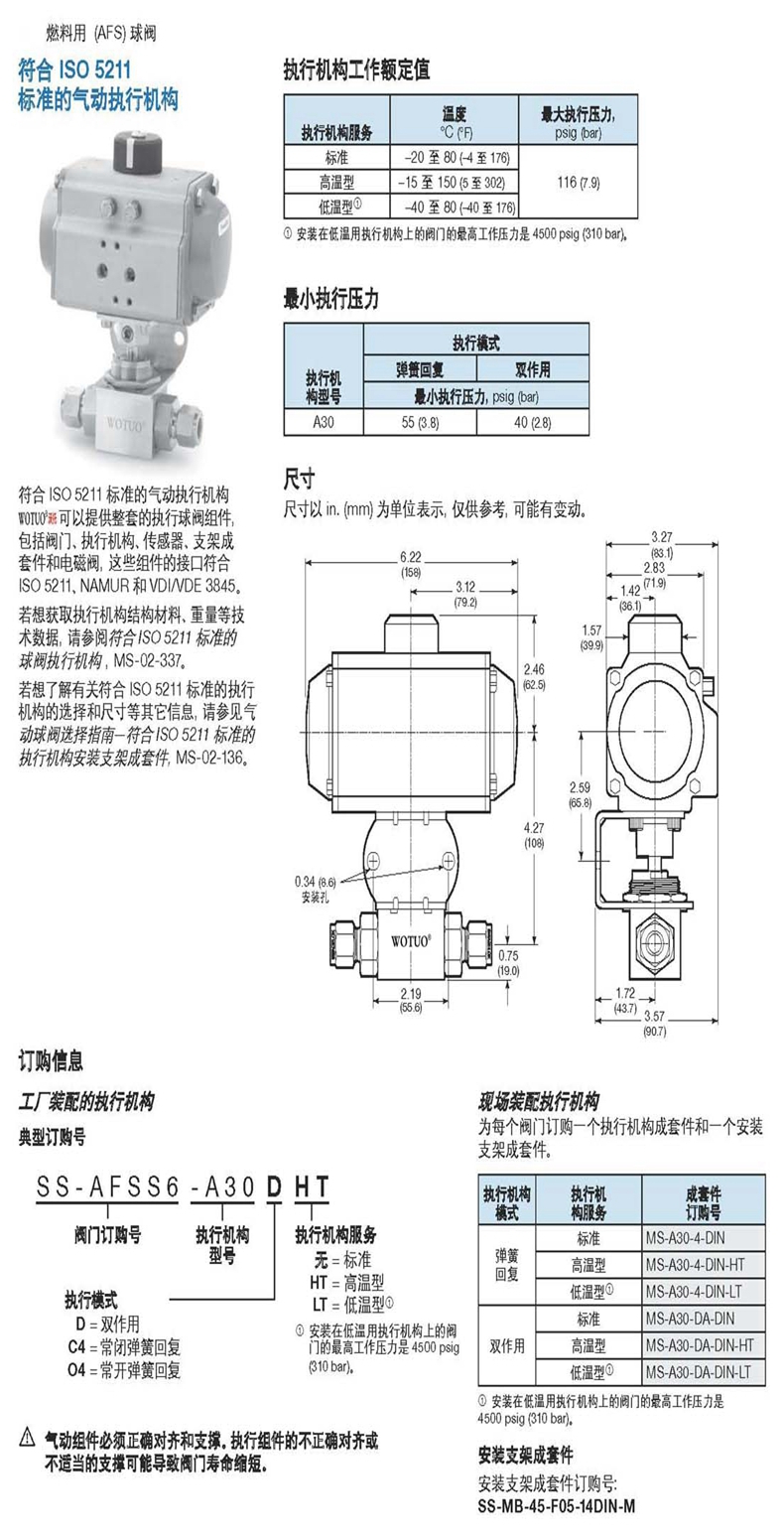

氣動卡套球閥特點：
1)用于流路的開通-截斷
2)無調節能力，如果系統需要實現流量調節，必須串聯調節閥來完成
3) 氣動卡套球閥的工作壓力可達20.6MPa
4) 氣動卡套球閥的標準形式是水平閥，也可選用角式閥
5)使用介質為氧氣時，需采用脫脂處理
6)可面板安裝

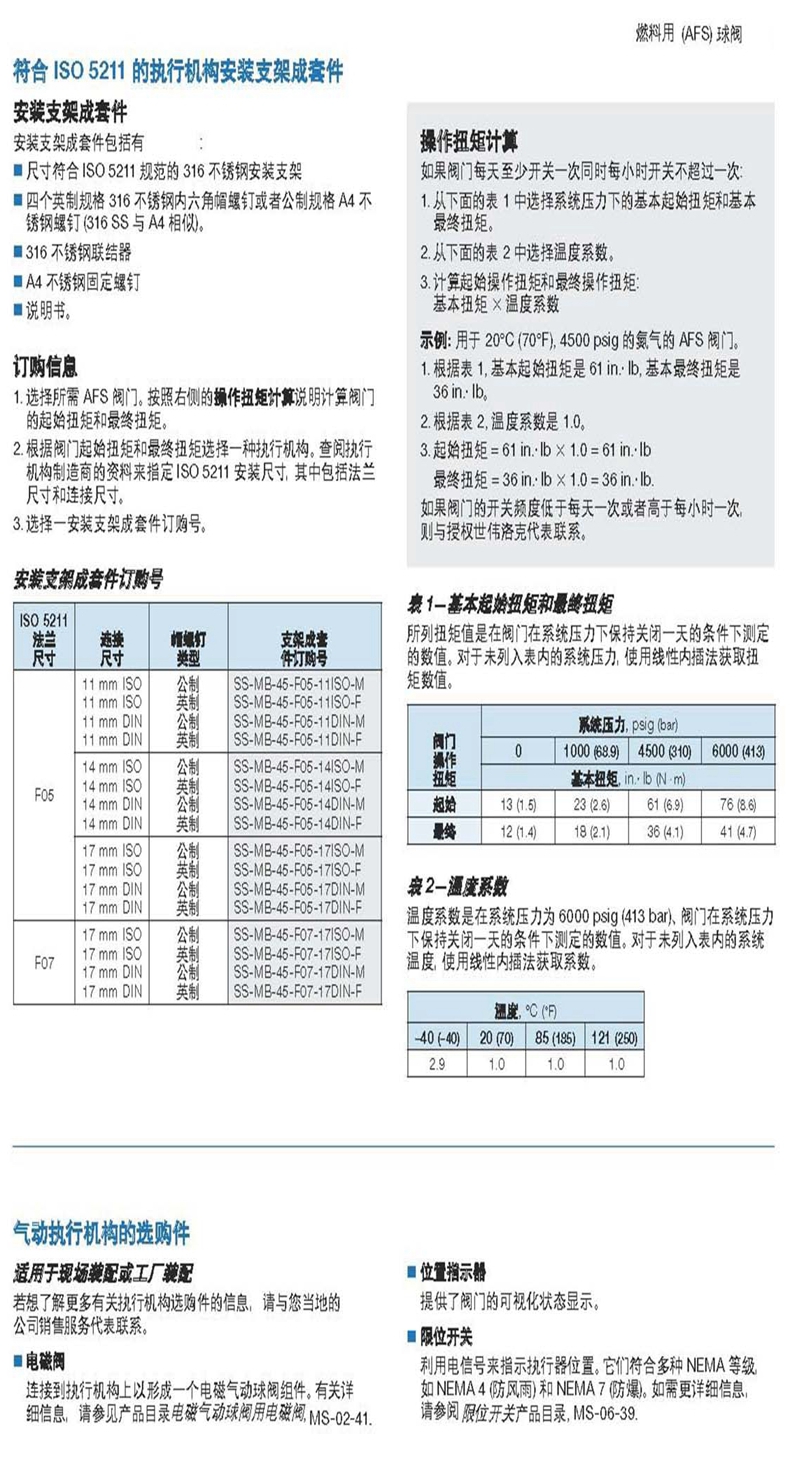

氣動卡套球閥安裝說明
氣動卡套球閥具有結構簡單、使用方便和不用焊接等優點。但在中高壓液壓系統中，若操作不當往往會造成泄漏，影響其推廣使用。沃托閥門經過多年的實踐總結了一些經驗，取得了較好的效果。
氣動卡套球閥主要由具有24度錐形孔的接頭體1、帶尖銳內刃的卡套2和起壓緊作用的壓緊螺母三部分組成。旋緊螺母3時，卡套2被推進24度的錐孔中并隨之變形，使卡套與接頭體內錐面形成球面接觸密封；同時，卡套的內刃口嵌入鋼管4的外壁，在外壁上壓出一個環行凹槽，從而起到可靠密封的作用。鋼管最好選擇消除應力退火的20#精拔管，這樣有利于卡套內刃嵌入鋼管外表面，起到可靠密封作用。
（1）預裝
①氣動卡套球閥的預裝是最重要的環節，直接影響到密封的可靠性。一般需要專用的預裝器。管徑小的卡套球閥接頭可以在臺鉗上進行預裝。具體做法是，用一個氣動卡套球閥接頭體作為母體，將螺母、卡套壓緊到管子上即可。
②管子端面應平齊。管子鋸斷后應在砂輪等工具上打磨平齊，并且去除毛刺，清洗并用高壓空氣吹凈后再用。
③預裝時，應盡量保持管子與接頭體的同軸度，若管子偏斜過大也會造成密封失效。
④預裝力不宜太大。應使卡套的的內刃剛好嵌入管子外壁，卡套不應有明顯變形。在進行管路連接時，再按規定的擰緊力裝配。φ6-10mm卡套的擰緊力為64-115N、φ16mmr 259N、φ18mm的為450N。如果在預裝時卡套變形嚴重，會失去密封作用。
（2）禁止加入密封膠等填料。有人為了取得更好密封效果，在卡套上涂上密封膠，結果密封膠被沖入液壓系統中，造成液壓元件阻尼孔堵塞等故障。
（3）連接管路時，應使管子有足夠的變形余量，避免使管子受到拉伸應力。
（4）連接管路時，應避免使其受到側向力，側向力過大會造成密封不嚴。
（5）連接管路時，應一次性緊好，避免多次拆卸，否則也會使密封性能變差。
