一、止回閥說明范圍

本說明書包括了公稱通徑DN15mm~600mm(1/2”~24”) 、公稱壓力PN1.6MPa~16MPa(ANSI CLASS150~900)螺紋端、法蘭端、對焊端和承插焊端連接的旋啟式、升降式止回閥。

止回閥流量系數表
公稱通徑 DN	通道直徑 D	流阻系數 ξ	體積流量 qV	壓力損失 △P	流量系數
公稱通徑 DN	通道直徑 D	流阻系數 ξ	體積流量 qV	壓力損失 △P	AV	KV
mm	m		m3/s	Pa	m3/h	m3/h
40	0.038	0.50	0.002268	1000	0.002268	81.008
50	0.050	0.50	0.003927	1000	0.003927	140.250
80	0.076	0.40	0.009073	800	0.010144	362.280
100	0.100	0.20	0.015708	400	0.024836	887.017
150	0.150	0.10	0.035343	200	0.079029	2822.470
200	0.201	0.08	0.063462	160	0.158654	5666.227
250	0.250	0.08	0.098175	160	0.245437	8765.605
300	0.300	0.07	0.141372	140	0.377832	13493.989

二、止回閥用途

1、本閥用于管道或裝置中，防止介質倒流。

2、根據介質選用止回閥的材質。

3、碳鋼止回閥適用于水、蒸汽、油品等介質。

4、不銹鋼止回閥適用于腐蝕性介質。

5、止回閥適用溫度：

① 普通碳鋼止回閥適用溫度為-29℃~+425℃

②合金鋼止回閥適用溫度≤550℃

③不銹鋼止回閥適用溫度為-196℃~+200℃

三、止回閥結構

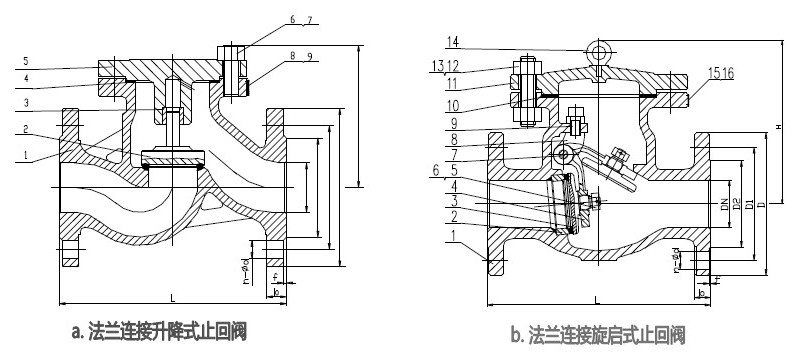

1、止回閥基本結構見圖1

2、易損件墊片采用聚四氟乙烯或柔性石墨，密封可靠。

四、止回閥工作原理

止回閥依靠介質本身的流動而自動開、閉閥瓣，防止介質倒流。

五、止回閥保管、保養、安裝和使用

1、閥門應存放在干燥，通風的室內，止回閥通道兩端應堵塞。

2、長期存放的止回閥應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。

3、安裝前應仔細核對閥門標志是否與使用要求相符。

4、安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。

5、安裝前應注意止回閥上流向標記與介質流動方向一致。

6、升降式垂直瓣止回閥應安裝在垂直管道上，升降式水平瓣止回閥和旋啟式止回閥應安裝在水平管道上。

7、使用中應注意閥門是否有異常聲音和振動，為防止在管路中產生水錘效應，應注意管路介質壓力波動情況。

六、可能發生的故障、原因及消除方法

表1 可能發生的故障、原因及消除方法

可能發生的故障發生故障的原因消除方法

1、閥瓣打不開或關不上

①搖桿與銷軸配合太緊或有異物卡住：檢查配合情況

②閥內有異物卡阻：消除異物閥體與閥蓋連接處滲漏

2.法蘭密封面損壞：均勻擰緊

3.墊片破裂或失效：重新修整、更換新墊片

4、止回閥聲響大、有振動：止回閥安裝位置離泵太近

5、管道內介質流動壓力不穩：重新安裝合適位置、消除壓力波動

七、止回閥保修

制造廠對閥門投入使用一年內負責保修，但不超過發貨期18 個月。在保修期內，因產品質量原因均可免費修理或更換零件。
